Адсорбційні осушувачі ADX
АДСОРБЦІЙНІ ОСУШУВАЧІ серії ADX
продуктивністю 2,0-25,0 м3/хв
Адсорбційні осушувачі Comprag ADX працюють з постійною точкою роси -40ºС.
Ресивери великого діаметру заповнені оптимальною кількістю адсорбенту (поглинача вологи). Стиснене повітря рухається всередині ресивера з помірною швидкістю, з відносно великим часом зіткнення з адсорбентом, забезпечуючи ефективний процес осушення.
Осушувачі оснащуються якісними функціональними клапанами, з довгим терміном експлуатації. Перемикання режимів роботи осушка-продування здійснюється електронним контролером з періодичністю циклів 10 хвилин.
Функціональні особливості:
- Повністю автоматичний режим роботи
- Постійна точка роси -40°C
- Якісний адсорбент з великою зернистістю
- Оптимальна циклічність роботи 10 хв.
- Регулювання кількості продувочного повітря
Технічні дані:
Точка роси: -40°С
Макс. робочий тиск: 10 бар
Макс. робоча темп.: 50°С
Живлення: 220В, 50 Гц
Кількість повітря на відновлення робочого тиску в ресивері
Крім того, тривалий цикл роботи зменшує втрати тиску повітря на відновлення робочого тиску в ресивері, що перейшов в режим осушення:
При двохвилинному циклі осушка-продування на відновлення робочого тиску в ресивері витрачається близько 7,5% від осушуваного стисненого повітря. При використовуваному в осушувачах Comprag десятихвилинному циклі, на відновлення робочого тиску в ресивері витрачається лише близько 1% від загальної кількості очищуваного повітря.
Принцип роботи адсорбційних осушувачів ADX
Ресивер 1 знаходиться в режимі осушення.
Насичений вологою стиснене повітря надходить у Ресивер 1 через нижній розподільний клапан А. Тиск всередині Ресивера 1 наростає до робочого тиску лінії.
Що знаходиться всередині Ресивера 1 адсорбент вбирає вологу з повітряного потоку. Сухий стиснене повітря виходить в лінію через верхній розподільний клапан B.
Ресивер 2 знаходиться в режимі продувки.
Розвантажувальний клапан C відкритий, і повітря, з накопиченої в Ресивері 2 вологою, виходить в атмосферу.
Невелика частина сухого стисненого повітря через перепускний клапан Е направляється в Ресивер 2 (продувний повітря).
Продувний повітря виносить в атмосферу всю накопичену адсорбентом вологу.
Насичений вологою стиснене повітря надходить у Ресивер 1 через нижній розподільний клапан А. Тиск всередині Ресивера 1 наростає до робочого тиску лінії.
Що знаходиться всередині Ресивера 1 адсорбент вбирає вологу з повітряного потоку. Сухий стиснене повітря виходить в лінію через верхній розподільний клапан B.
Ресивер 2 знаходиться в режимі продувки.
Розвантажувальний клапан C відкритий, і повітря, з накопиченої в Ресивері 2 вологою, виходить в атмосферу.
Невелика частина сухого стисненого повітря через перепускний клапан Е направляється в Ресивер 2 (продувний повітря).
Продувний повітря виносить в атмосферу всю накопичену адсорбентом вологу.

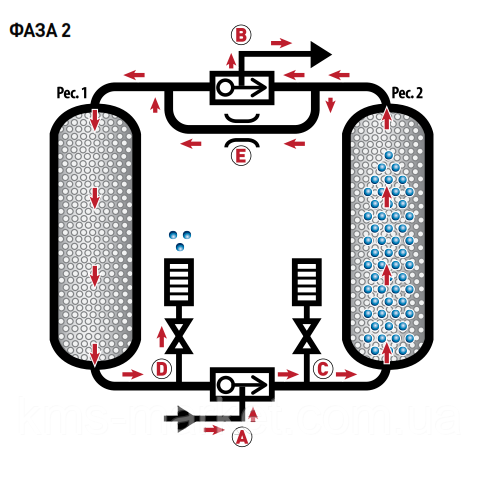

Розвантажувальний клапан C Ресівера 2 закривається, а розвантажувальний клапан D Ресивера 1 відкривається. В цей же час розподільні клапани A і B змінюють положення і пускають потік вологого повітря через Ресивер 2, який переходить в режим осушення.
Ресивер 1 переходить в режим продувки і стравлює накопичену адсорбентом вологу в атмосферу.
ХАРАКТЕРИСТИКИ
| Модель | Витрата повітря* м3/хв | Макс. робоче тиск, бар. | Різьбове з'єднання | Харчування фаз/В/Гц |
| ADX-20 | 2,0 | 10 | G 1" | 1/230/50 |
| ADX-30 | 3,0 | 10 | G 1" | 1/230/50 |
| ADX-40 | 4,0 | 10 | G 1 1/4" | 1/230/50 |
| ADX-50 | 5,0 | 10 | G 1 1/4" | 1/230/50 |
| ADX-70 | 7,0 | 10 | G 1 1/2" | 1/230/50 |
| ADX-90 | 9,0 | 10 | G 1 1/2" | 1/230/50 |
| ADX-125 | 12,5 | 10 | G 2" | 1/230/50 |
| ADX-160 | 16,0 | 10 | G 2" | 1/230/50 |
| ADX-200 | 20,0 | 10 | G 2 1/2" | 1/230/50 |
| ADX-250 | 25,0 | 10 | G 2 1/2" | 1/230/50 |
