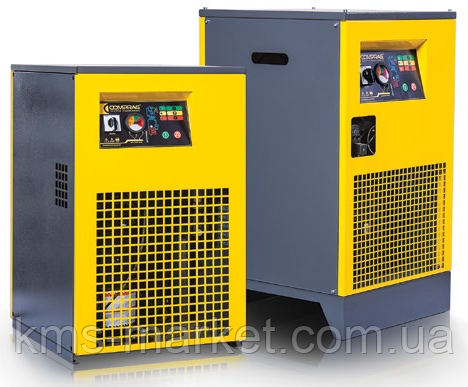

Осушувачі Рефрижераторні RDX
ОСУШУВАЧІ РЕФРИЖЕРАТОРНІ серії RDX продуктивністю 0,4-18,0 м3/хв
Осушувачі серії RDX продуктивністю 0,4-18,0 м3/хв виготовлені на основі ефективного пластинчастого (моделі RDX-04 до RDX-18) або литого алюмінієвого (моделі RDX-24 до RDX-180) теплообмінника з встоенным коалесцентним сепаратором конденсату. Низька втрата тиску завдяки вбудованому сепаратору, і надійна зовнішня ізоляція теплообмінника сприяють високій енергоефективності
системи. Коалесцентний сепаратор не чутливий до перепадів тиску при непостійній навантаженні і надійно відокремлює до 98% сконденсованої вологи.
Функціональні особливості:
- LED індикація стану осушувача і помилок у роботі;
- Індикатор точки роси з колірною символікою
- Байпасний клапан гарячого газу для регулювання системи при змінному навантаженні
- Надійний конденсатовідвідник з реле часу і можливістю установки інтервалу
- Екологічно безпечні холодоагенти R134a і R404a
- Ефективна ізоляція теплообмінника
- Надійні компресори хладагента

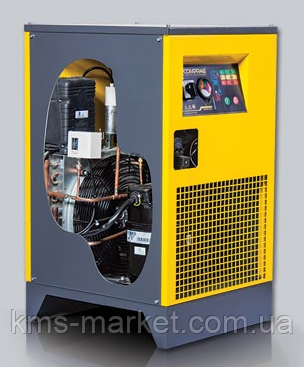

Теплообмінник осушувачів RDX складається з трьох функціональних блоків: Теплообмінник повітря/повітря; Теплообмінник повітря/холодоагент; Коалесцентний сепаратор конденсату.
Теплообмінник повітря/повітря виробляє попереднє охолодження гарячого стисненого повітря. Це економить до 50% енергії при подальшому процесі охолодження холодоагентом. Одночасно з цим холодне сухе повітря, виходячи з осушувача, нагрівається до температури, прийнятною для подальшої експлуатації.
Теплообмінник повітря/холодоагент доводить температуру стисненого повітря до температури точки роси. Коалесцентний сепаратор видаляє конденсат з стисненого повітря. Отсепаріровани конденсат періодично скидається конденсатовідвідники.
ХАРАКТЕРИСТИКИ
Модель | Витрата (м3/хв) | Тиск (бар) | Різьбове з'єднання | Напруга (фаз/В/Гц) | Потужність (кВт) |
RDX-04 | 0,4 | 16 | G 1/2" | 1/230/50 | 0,1 |
RDX-06 | 0,6 | 16 | G 1/2" | 1/230/50 | 0,2 |
RDX-09 | 0,9 | 16 | G 1/2" | 1/230/50 | 0,2 |
RDX-12 | 1,2 | 16 | G 1/2" | 1/230/50 | 0,3 |
RDX-18 | 1,8 | 16 | G 1/2" | 1/230/50 | 0,3 |
RDX-24 | 2,4 | 14 | G 1" | 1/230/50 | 0,5 |
RDX-30 | 3,0 | 14 | G 1" | 1/230/50 | 0,6 |
RDX-36 | 3,6 | 14 | G 1" | 1/230/50 | 0,7 |
RDX-41 | 4,1 | 14 | G 1" | 1/230/50 | 0,8 |
RDX-52 | 5,2 | 14 | G 1 1/2" | 1/230/50 | 1 |
RDX-65 | 6,5 | 14 | G 1 1/2" | 1/230/50 | 1,1 |
RDX-77 | 7,7 | 14 | G 1 1/2" | 1/230/50 | 1,5 |
RDX-100 | 10,0 | 14 | G 2 1/2" | 3/380/50 | 2,1 |
RDX-120 | 12,0 | 14 | G 2 1/2" | 3/380/50 | 2,2 |
RDX-150 | 15,0 | 14 | G 2 1/2" | 3/380/50 | 2,4 |
RDX-180 | 18,0 | 14 | G 2 1/2" | 3/380/50 | 3 |
* У відповідності з ISO 7183
